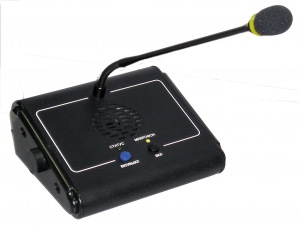

Пульт настольный СВТ. М.

1. Назначение Пульт предназначен для использования в качестве оконечного устройства в системах селекторной и конференц- связи, устройства директор- секретарь при подключении к 4- х проводному каналу тональной частоты ( ТЧ, ТЧ шлюза GSM), физической линии либо к телефонному аппарату и обеспечивает дуплексную и полудуплексную связь с рабочего места участника. Возможно подключение внешнего динамика ( 8, Ом). Пульт может иметь встроенный GSM- или IP- модуль.

2. Технические характеристики. Характеристика Значение питание от сети постоянного тока / внешний сетевой источник = 16- 27В/~ 220B потребляемая мощность, Вт, не более 17 входное/ выходное сопротивление , Ом 600( 10000) / 600 уровни входных/ выходных сигналов ( переключаемые) + 4 / минус 13 дБ ( минус 13 /+ 4 дБ) возможность плавной установки приоритета микрофона( перебой) есть переходное затухание портов вход/ выход, дБ, не хуже минус 65 суммарная мощность динамиков номинальная/ паспортная, Вт 8/ 15 уровень собственных помех и шумов при закрытых направлениях приема, дБ, не хуже минус 54 габаритные размеры ( без микрофона), мм, не более ШхВхГ 200х50х140 вес, кг, не более 1 Тип разъемов для подключения оборудования: RJ- 45( 8P8C)

3. Назначение и расположение контактов в розетке и вилке Рис . 1. ВилкаRJ45 Рис. 2 Коробка с розеткой RJ45 1 - плюс питания ( Земля) 2 – минус питания,  3, 6 – ПРМ, вход 4, 5 - ПРД, выход 7 – * Педаль включения микрофона ( второй провод на минус питания). 8 – * Внешний динамик ( второй провод на минус питания). Рис. 3 Педаль включения микрофона * под заказ.

4. Назначение индикации, регулировок и розеток Зелёный светодиод DELEGATE – питание. Красный светодиод SPEAK - микрофон включён. Включить микрофон: Красная кнопка ON/ OFF – с фиксацией, черная кнопка – без фиксации. Громк. - регулировка громкости динамиков. ПРД - Регулятор уровня передачи меняет уровень сигнала передачи пульта от - 14дБ до + 5дБ. ПРМ - Регулятор полудуплекса меняет громкость динамиков ( приём) при включенном микрофоне, от максимальной ( дуплекс, возможна акустическая завязка) до состояния выключено ( полудуплекс). Розетки RJ45 на задней стенке служат для подключения пульта к розетке ( см. пункт 3), а также каскадирования - объединения пультов в цепочку ( при работе нескольких пультов на один ТЧ порт). В случае соединения пультов в цепочку, в кабеле, соединяющем два пульта не подключаются контакты 7 и 8. Выключатель питания.

5. Регулировки внутри корпуса Установленный джампер №1 на плате подключает встроенный динамик пульта, при снятом джампере динамик будет отключаться при включении микрофона. Установленный джампер №2 на плате подключает к усилителю пульта линию ПРД, для параллельной работы нескольких пультов на один ТЧ канал. Функция используется при использовании пультов в разных комнатах. Снятый джампер №3 на плате переводит пульт в высокоомное состояние по входу, может использоваться для параллельной работы нескольких пультов на один ТЧ канал. Снятый джампер №4 на плате переводит пульт в высокоомное состояние по выходу ( при отжатии кнопки микрофона), может использоваться для параллельной работы нескольких пультов на один ТЧ канал.

6. Правила эксплуатации При включении тумблера на задней панели пульта должен засветиться зелёный светодиодный индикатор '' REQUEST'' на панели пульта. ( при правильно поданном питании 24В либо включенном сетевом адаптере ~ 220В). Громкость принимаемого сигнала регулируется регулятором на боковой панели. Для передачи сообщения необходимо нажать кнопку ON/ OFF ( при этом должен засветиться красный индикатор SPEAK и светодиодное кольцо ( если предусмотрено) на микрофоне) и говорить в микрофон с расстояния 15- 40см . При включенном микрофоне громкость сигнала в динамике уменьшается пропорционально положению регулятора полудуплекса ( от состояния выключен до полностью включен). Пульт поставляется с установленным уровнем передачи - 13дБ, включенным прослушиванием передачи, включенным встроенным динамиком ( джампер №1).

7. Гарантийные обязательства. Изготовитель гарантирует устранение неисправностей, возникших в процессе эксплуатации, в течение 18- ти месяцев с момента поставки при соблюдении потребителем правил пользования. Изготовитель: Предприятие «Фирма КиевСВТ», Кушнир Сергей Владимирович, г. Киев, ул. Гарматная, 2; т. 331- 99- 11, 496- 45- 36. e- mail: 0707- 0707@ i. ua.

При необходимости послегарантийного ремонта обращаться по вышеуказанным телефонам.

Модификации пультов. Пульты выпускаются в различных модификациях: - пульт в пластмассовом корпусе «СВТ. М» и пульт в металлическом корпусе «СВТ. ММ»; - могут комплектоваться 3- мя типами микрофонов ( 1 - конденсаторный без светодиодного кольца с круговой направленностью, 2 - конденсаторный со светодиодным кольцом, кардиоида и конденсаторный со светодиодным кольцом, кардиоида, мягкая подвеска капсюля ( DIS)); - могут иметь различную функциональность в зависимости от целей использования.
